铁路轨道的超声波检测

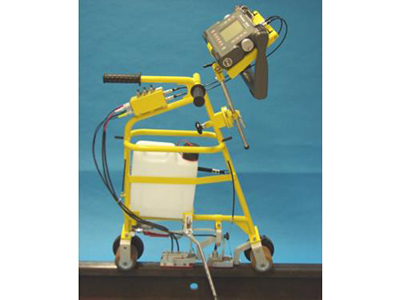

图1 SPG2车载的超声波轨道检测

应用：为了确保轨道的安全传输，必须进行经常性的检测，轨道车以高速度检测铁轨线，车载的超声波轨道检测SPG2用于检测站内区域。

方案：为了检测轨道端头和腹板的裂纹，车载超声波检测需要配备3个双晶探头，探头角度设置70度-负70度排列在一个块内，0度探头放在另一个块内（见图2）。

两个探头块悬挂在万向架中，能够很容易地吻合轨道的曲面，见图3，它可以通过两根博登线来提升。滚筒的设计要求即能在轨道上行驶也能在地上行驶。

SPG 2也可以装载多种的超声设备，例如USM 36、USN60等。

通常来说所有的探头都是同时工作，但是如果出现缺陷回波，可以通过控制箱（图4）上的开关逐个控制探头，对缺陷进行定位。

图2探头安装形式

图3 SPG2两个探头的支架

SPG 2的控制箱

检测的配备工具：

1、轨道检测车SPG2 [35344]

2、斜探头SESZW-NW[59749]

3、直探头SESZS65 W [59750]

4、设备：例如USM36s [37462]
